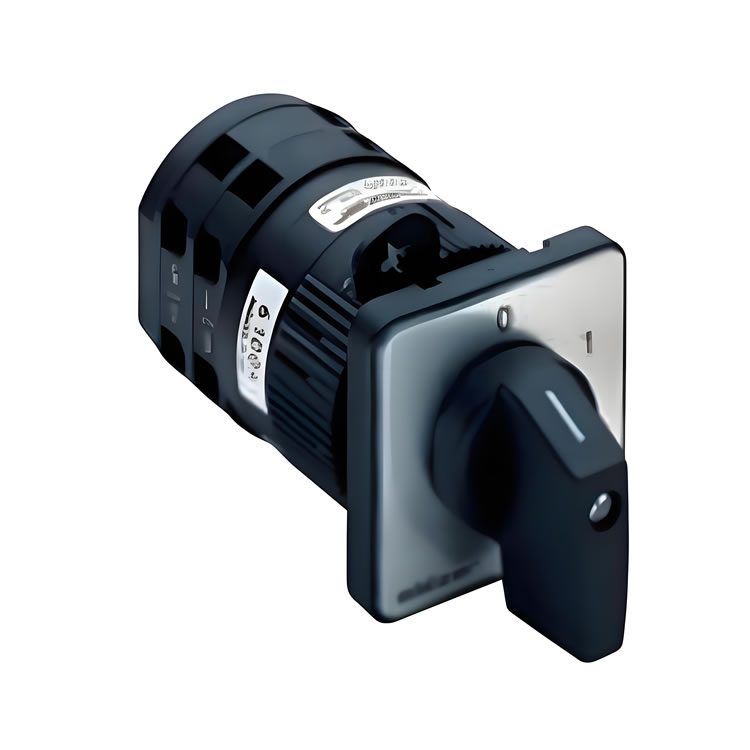

Salzer 旋转凸轮开关 M220-61004-219M1

 类型（M220）

额定电流: 20A（适用于交流电路，符合IEC 60947标准）。

设计特点:

模块化设计（SMD），支持快速组装和灵活配置。

额定绝缘电压：690V AC。

短路耐受能力：25kA（有效值）。

防护等级：IP20（防手指触碰）。

2. 切换程序（61004）

功能类型: 4极转换开关（Changeover Switch）

切换角度: 60°

触点配置: 4极（无中间断开位置）

典型应用:

电机正反转控制。

多电源切换（如备用电源切换）。

分支电路的选择性通断。

3. 安装形式（219M1）

安装方式: 前端安装（Front Mounting）

孔径: 两孔安装（20mm间距）

手柄: M型手柄（银色/黑色）

附加功能:

支持钥匙锁（需配合钥匙编码选择）。

终端可横向接线，便于维护。

三、技术参数概览

参数 值/描述

额定电压 440V AC（最高690V AC）

操作频率 ≤50次/小时

机械寿命 ≥10^6次循环

环境温度 -25°C 至 +50°C（开放安装）

防护等级 IP20

终端容量 最大2.5mm²（多股线）

四、应用场景

工业自动化: 用于PLC控制系统的电路切换。

能源管理: 发电机组与市电切换。

建筑电气: 照明回路、空调系统的多状态控制。
