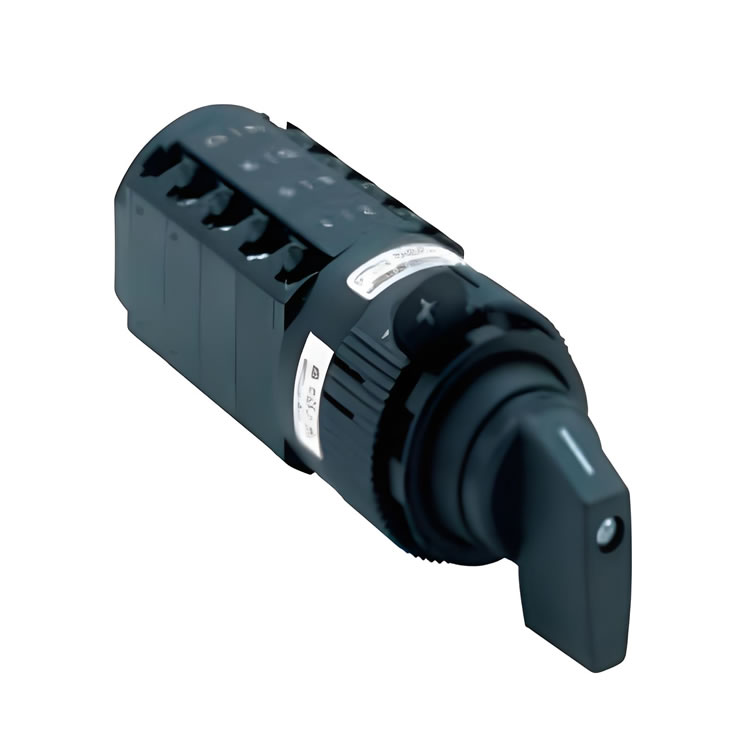

Salzer 旋转凸轮开关 P220-61028-218M1

类型（Type: P220）

额定电流：20A（适用于交流电路，符合IEC 60947标准）。

物理尺寸与功率：

额定工作电流（AC-21A）：20A

额定功率（380-440V，AC-23A）：7.5kW

额定功率（380-440V，AC-3A）：5.5kW

防护等级：IP20（正面防护）。

适用场景：控制开关、仪器仪表、电机开关等。

2. 切换程序（Switching Programme: 61028）

功能描述：

4极转换开关，带中心断开（Centre OFF）。

切换角度：60°。

触点数量：4极（4P）。

典型应用：

三相电机的正反转控制。

多回路切换（如电源选择、设备分段控制）。

切换图示：

参见文档第61页的 Switching Diagram 61028（需结合上下文补充具体接线逻辑）。

3. 安装形式（Mounting Form: 218M1）

安装方式：

单孔安装，孔径 **∅22.5mm**（适配面板开孔）。

前面板安装，背面接线。

操作手柄：

M-handle（银色/黑色）。

前环（Front Ring）：黑色金属环，增强防护与标识。

附加功能：

支持钥匙锁（Key Operated），钥匙类型为 Ronis Cylinder Lock C001（2把钥匙）。

可选配钥匙拆卸位置（需在订单中指定分类字母，参见文档第85页）。

4. 技术参数与选型参考

端子容量：

最大导线截面积：2.5mm²（多股线/带端子）。

推荐螺栓扭矩：0.5-1Nm。

环境适应性：

工作温度：-25°C 至 +50°C（开启式），-25°C 至 +40°C（封闭式）。

防护等级：IP66（防尘防水）。

认证标准：

符合IEC 60947-3、UL 60947-4-1A、cUL认证。

5. 应用示例

三相电机正反转控制：

使用 P220-61028-218M1 实现电机的正转、反转和停止功能，通过中心断开位置（OFF）确保安全切换。

配电系统分段控制：

在配电柜中用于不同回路的电源切换，支持多极同步操作。
