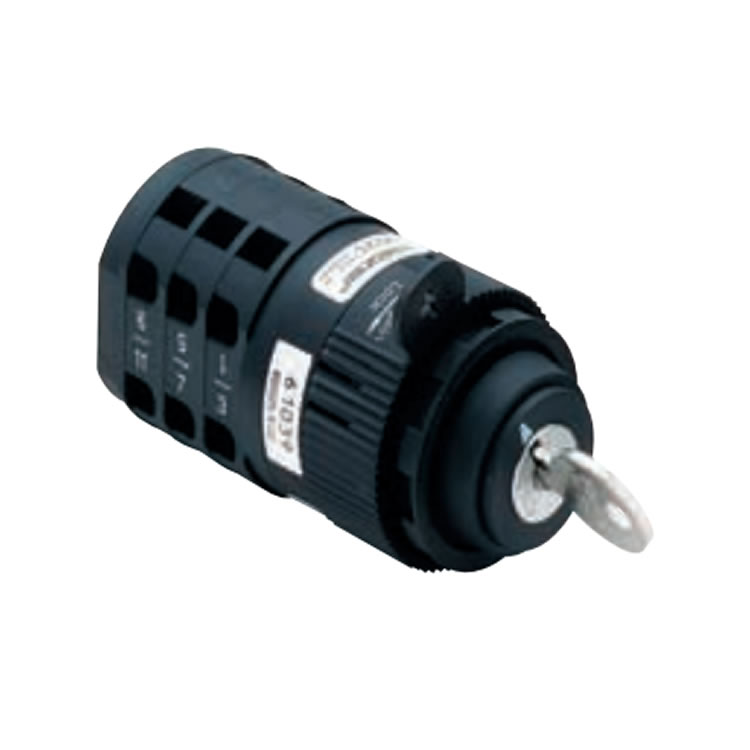

Salzer 旋转凸轮开关 M220-61039-R001A

M220

额定电流：20A（适用于交流电路，符合IEC 60947标准）。

极数：3极（3P）。

设计特点：

手动操作，旋转凸轮驱动。

强制断开触点（Forced Open Contacts），安全性高。

防护等级：IP20（正面防护），端子可从安装方向访问。

支持短路电流至20kA（690V AC）。

2. 切换程序：61039

功能描述：

三极无断开（OFF）的三位置转换开关。

切换角度：90°（标准旋转角度）。

应用场景：电机正反转控制、双电源切换、多回路选择。

技术参数：

触点数量：3极（3P）。

操作阶段：3个位置（如左、中、右）。

接线能力：支持多线缆连接（需参考端子规格）。

3. 安装形式：R001A

安装方式：

钥匙操作（Key Operated），带前环（Front Ring）。

颜色：黑色/金属（Black/Metal）。

锁具配置：Ronis锁（型号C001），标配2把钥匙，支持安全锁升级。

特殊功能：

钥匙可拆卸位置标识为 A（根据文档第85页分类，A对应特定时间点解锁，如12点/6点方向）。

支持多位置锁定（如左、右位置独立锁定）。

三、技术规格与认证

电气参数：

额定电压：690V AC（最高）。

额定绝缘电压：690V AC。

操作频率：≤50次/小时（机械寿命≥10^6次）。

环境适应性：

工作温度：-25°C 至 +50°C（开启式）；-25°C 至 +40°C（封闭式）。

防护等级：IP20（基础型），可选更高防护（如IP66）。

认证：

IEC/EN 60947-1、60947-3、60204-1。
